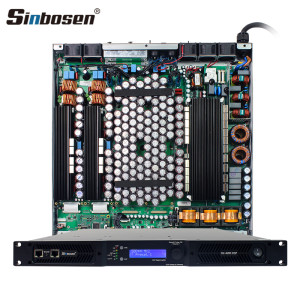

Amplificateur de subwoofer haute puissance D2-4200 DSP 4200W @8ohms

Amplificateur de subwoofer haute puissance D2-4200 DSP 4200W @8ohms

Amplificateur de subwoofer haute puissance D2-4200 DSP 4200W @8ohms
Catalogue de ProduitAmplificateur stable 2 ohms
English detailsD2-4200 DSP 4200W @8ohms High Power Subwoofer Digital Amplifier
MarqueSinbosen
ModèleD2-4200 DSP
Canaliser2 canaux
Caractéristique1U/Amp Numérique/2 Ohms Stable
Puissance stéréo 8Ω (RMS)4 200 W X 2 canaux
Puissance stéréo 4Ω (RMS)7 800 W X 2 canaux
Puissance stéréo 2Ω (RMS)8 500 W X 2 canaux
garantie3 années
Heure à jour2024/5/28
Info en détails
CARACTÉRISTIQUE DSP D2-4200 :
● Amplificateur de puissance numérique de classe D à 2 canaux
● Taille mini 1U, pratique pour les applications de tournée
● Convient pour le haut-parleur Stage Power Subwoofer ;
● Travaillez régulièrement sous 2 Ω !
● Structure de circuit précise et raisonnable
● Apportez un son fiable pour le souper
●Fonctionnement en mode pont
●Connecteurs Neutrik XLR*/Speakon d'origine
● Protection contre la température ; protection contre les surintensités ; protection contre les courts-circuits intégrée
 AMPLIFICATEUR NUMÉRIQUE HAUTE PUISSANCE SÉRIE D (Choisir avec ou sans DSP)
ModèleD2-3000D2-3500D2-4200D4-2000D4-3000
Norme de test EIAJ, 1 kHz, 1 % THD8Ω/stéréo2x3000W2x3500W2x4200W4x2000W4x3000W
4Ω/stéréo2x5000W2 x 6300W2 x 7800W4x3400W4x5000W
2Ω/stéréo2 x 7140W2 x 7400W2 x 8500W4x4760W4x6500W
8Ω/pont1 x 10200W1x12500W1x15600W2 x 6800W2x10000W
4Ω/pont1 x 14280W1x14800W1x17000W2 x 9520W2x13000W
Alimentation en courant alternatif
Du pouvoirPuissance PFC
Puissance nominale appelée100-240V±10%, 50/60Hz
Tension de fonctionnement90V-270V
Facteur de correction de puissance cos(φ)>0.95 @ >500W
Etre prêt47W et 0.8A
Gain, sensibilité32dB, 35dB, 38dB, 41dB
Tension/courant de sortie maximum185V/85A (370V en MODE PONT)
Consommation d'énergie230V (115V en MODE PONT)
Température
Température de l'environnement0°-45C / 32′-113*F
Système de refroidissementTunnel à travers le système de roucoulement
Performance
Fréquence de réponse20Hz - 20kHz (1W@8Ω,+05dB)
Rapport signal sur bruit>110 dBA (20 Hz- 20 kHz pondéré A)
Diaphonie>66 dB à 1 kHz
Impédance d'entrée10 kΩ équilibré
Distorsion harmonique totale (THD)<0,5 % de 1 W à la pleine puissance (valeur typique<0,05 %)
Distorsion d'intermodulation (IMD)<0,5 % de 1 W à pleine puissance (valeur typique < 0,05 %)
Facteur d'amortissement (8 ohms)>5000 à 20-200Hz
Vitesse de balayage50 V/μs à 8 Ω
Panneau avant
Indicateur LED/par canalUne LED verte PCS : le signal d'entrée de XLR ≥ -40dB ;
Quatre pièces LED verte :
afficher le signal de sortie (-20dB,-10dB,-5dB,-3dB) de SPEAKON
1 pièce double LED (jaune et rouge) :
État de protection/Clip stste/Surchauffe/Surcharge
InterrupteurAppuyez sur "I"-on ; Appuyez sur "O"-off.
Étanche à la poussièreDeux pièces en coton anti-poussière,
il peut décoller pour nettoyer à partir du bas du panneau avant
Application
Signal en connexion4 canaux : une XLR symétrique (avec verrouillage) femelle par canal ;
2 canaux XLR symétrique (avec verrouillage) femelle
et un XLR symétrique mâle par canal.
Connexion de sortie de signalUn SPEAKON par canal se connecte aux haut-parleurs
Cordon d'alimentationMonté sur l'appareil, et le CSA (section transversale) du cordon est de 3 x 2,5 mm²,
et la carte mesure 1,5 mètre de long.
Commutateur à fonctions multiplesDeux commutateurs de sensibilité. Un commutateur de mode et un commutateur de clip.
Structure (la taille et le poids dépendent des différentes séries et de la demande d'expédition)
Dimensions482 x 44 x 380 mm³/482 x 44 x 470 mm³
Poids net10Kg/12kg
Taille d'emballage580 x 580 x 119 mm³/615 x 615 x 119 mm³
Poids d'expédition12Kg/14Kg
CARACTÉRISTIQUE DU PANNEAU AVANT
CARACTÉRISTIQUE DU PANNEAU ARRIÈRE
Dimensions et système de refroidissement
REMARQUE:
La taille est de 437 mm à l'intérieur de l'appareil (sans la plaque de couverture et le panneau avant).La taille est
environ 472mmde l'appareil complet, mais taille un peu différentedans les différents fronts
panneau.Certaines séries avec différentes taillesqui n'avait pas montré,veuillez l'apprendre dans le paramètre.


Tunnel à travers le système de refroidissement
L'air froid arrive du panneau avant de l'équipement, forme un conduit à traversle radiateur
évacuer la chaleuret hors du panneau arrière de l'équipement.
ALLDSP ALLControl
Le nouvel amplificateur numérique de la série D a également la possibilité d'ajouter la fonction DSP. Notre amplificateur DSP de la série D a utilisé le système ALLDSP de Gemany. Il convient aux systèmes Windows, Mac et iOS. L'application pour iPad ou iPhone peut être téléchargée et installée depuis l'Apple Store.
Pour le logiciel d'opération à distance (Windows et Mac) et le manuel, veuillezvérifiez le lien de téléchargement ou contactez-nous!
Notez que pour un ordinateur Windows, il existe des applications distinctes pour Windows32 bits et 64 bits.

Attention:Vous ne pouvez pas connecter l'appareil au réseau via USB ou Ethernetà la fois. Vous ne pouvez contrôler l'unité qu'à partir d'une seule plate-forme à la foissi vous passez d'une plate-forme à une autre, vous DEVEZ d'abord fermer le logiciel de contrôle de la plate-forme précédente.

Connectivité locale de l'appareil à l'ordinateur de contrôle à partir d'un port USB en façadeconnecteur est également possible pour télécharger les paramètres initiaux ou comme solution de secours en cas de panne du réseau.
Fenêtre de l'unité : panneau principal
La fenêtre de l'unité affiche la fenêtre de l'unité à partir de laquelle tous les écrans et options de configuration peuvent être atteints. Cliquer sur la croix de sortie fermera le logiciel mais laissera le programme de contrôle du réseau en cours d'exécution.
Écran des paramètres du canal d'entrée
Cliquer sur un numéro de canal d'entrée dans la fenêtre Unité fera apparaître l'écran des paramètres du canal d'entrée, voir Figure. Dans cet écran, les canaux d'entrée individuels peuvent être égalisés et/ou filtrés.

Écran des paramètres:
Filtrage et égaliseur
Courbe de la fonction de transfert du canal d'entrée
Agrandissement de l'écran et légendes
Gain d'entrée, muet
Delay, limiteur, compresseur
Compresseur RMS
Agrandissement de l'écran et légendes
Sur le côté gauche de l'écran graphique se trouvent quatre icônes pour aider à des réglages précis. L'icône Flèche du haut agrandit l'écran graphique à la taille de la fenêtre. Cliquer à nouveau sur cette icône à partir de l'écran agrandi l'agrandit à la taille d'affichage complète. Dans l'un des paramètres développés, cliquer sur l'icône X en haut à gauche réduira la zone graphique au paramètre par défaut.

L'icône T(ext) placera les valeurs de fréquence, Q et de gain de chaque réglage d'égaliseur et de filtre sur l'écran graphique.

Pour des réglages très précis de l'égaliseur ou du filtrage, vous pouvez cliquer sur l'icône Looking Glass.
Delay, limiteur, compresseur
Paramètres pour le retard de canal, le limiteur (-48 à +24 dBu) et les paramètres de taux de libération du limiteur (10 à 100 dB/s). Plus un bouton pour entrer dans les menus du compresseur rms. Le retard de canal peut être réglé dans une variété de distance ou de temps unités dans la liste déroulante.
Fenêtre des paramètres du compresseur
Cliquer sur le bouton du compresseur fait apparaître le menu du compresseur.
Dans le menu du compresseur, vous pouvez définir les paramètres du compresseur rms. Vous pouvez définir le seuil, le temps d'attaque, de maintien et de relâchement, le taux de compression et le gain de maquillage. À côté des commandes se trouve un VU-mètre qui affiche également le réduction de gain (GR). Assurez-vous d'utiliser le bouton 'Retour' pour revenir au menu de sortie.
Fenêtre Paramètres de croisement
Lorsque vous cliquez sur X-over dans la liste des fonctions de la fenêtre de gauche de l'unité, la majeure partie de l'écran est dédiée aux commandes et aux indicateurs de configuration des filtres croisés, comme indiqué sur la figure.

Écran des paramètres:
Contrôle graphique
Type de filtre
Gain
Retard
Lien
Muet, inversion de phase
Dehorsmettre l'écran des paramètres du canal
Comme le montre l'image ci-dessus, les faders sont affichés pour chacun des canaux d'entrée. Cela permettra de mélanger chacun des signaux d'entrée à chaque canal de sortie individuel. Même si les canaux d'entrée sont réglés sur Linked dans la fenêtre Unit, il est toujours possible ici de mélanger des canaux d'entrée individuels à un canal de sortie dans n'importe quel rapport souhaité. Les réglages de niveau sont affichés numériquement sous chaque fader. La plage disponible est de -48 dB à 0 dB. Comme dans les autres écrans, double-cliquer sur un fader le réinitialise par défaut.

Un écran de contrôle complet est disponible pour chaque canal de sortie. La zone graphique reflète les paramètres de croisement du canal en plus des paramètres d'égalisation configurés dans cet écran, et est très similaire aux paramètres disponibles dans les écrans de canal d'entrée individuels. L'état d'un élément est toujours reflété en bleu sur/ off à côté de chaque élément.

Écran des paramètres:
● Relation entre les paramètres d'entrée et de sortie
● Filtrage de sortie et égaliseur
● Courbe de transfert du canal de sortie
●Delay, limiteur, compresseur
● Compresseur RMS
●Modifier/ajuster les valeurs
